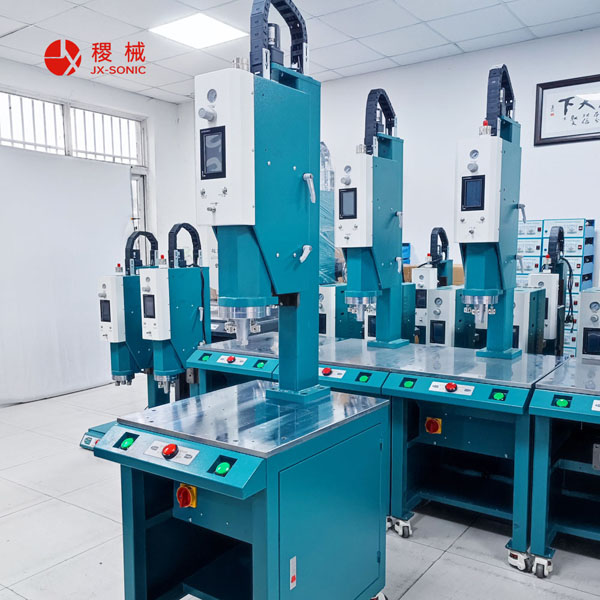

超声波焊接机的焊接线设计方法

超声波焊接机的焊接线设计方法

如连接中采用能量导向，且将两个焊面注成磨砂表面，可增加摩擦和控制熔化，改善整个焊接的质量和力度，通常磨砂深度是0.07mm-0.15mm。在焊接不易熔接的树脂或不规则形状时，为了获得密封效果，则有必要插入一个密封圈，如图18所示，需要注意的是密封圈只压在焊接末端。

剪切式设计：

在半晶体塑料（如尼龙、乙缩醛、聚丙烯、聚乙烯和热塑聚脂）的熔接中，采用能量导向的连接设计也许达不到理想的效果，这是因为半晶体的树脂会很快从固态转变成融化状态，或者说从融化状态转化为固态。而且是经过一个相对狭窄的温度范围，从能量导向柱流出的融化物在还没与相接界面融合时，又将很快再固化。因此，在这种情况下，只要几何原理允许，我们推荐使用剪切连接的结构。采用剪切连接的设计，先是熔化小的和 初触的区域来完成焊接，然后当零件嵌入到下起时，继续沿着其垂直壁，用受控的接触面来融化。这样可能性获得强劲结构或很好的密封效果，因为界面的熔化区域不会让周围的空气进来。由于此原因，剪切连接尤其对半晶体树脂非常有用。剪切连接的熔接深度是可以调节的，深度不同所获得的强度不同，熔接深度一般建议为0.8-1.5mm，当塑件壁厚及较厚及强度要求高时，熔接深度建议为1.25X壁厚。当零件尺寸大于90mm时，或零件有不规则的形状时，建议不采用剪切连接。这时因为注塑时很难控制误差及变形使其保持一致。如果是上述情况，建议采用能量导向的形式。

双面剪切式设计：

为扣式焊线设计，用于高强度，但上下塑料件不接触的情况下，在特殊情况下，可用于增加密封圈的情况。

采用能量导向的不同连接设计的例子包括以下几种：

台阶定位：基本的台阶定位方式，如h大于焊线的高度，则会在塑料件外部形成一条装饰线，一般装饰线的大小为0.25mm左右，创出更吸引人的外观，而两个零件之间的差异就不易发现。台阶定位，则可能产生外溢料。台阶定位为双面定位，可防止内外溢料。定位，采用这种设计的好处是防止内外溢料，并提供校准，材料容易有加强密封性的获得，但这种方法要求保证凸出零件的斜位缝隙，因此使零件更难能可贵于注塑，同时，减小于焊接面，强度不如直接完 对接。底模定痊：采用这种设计，塑料件的设计变得简单，但对底模要求高，通常会引致塑料件的平行移位，同时底模固定太紧会影响生产效果。 焊头加底模定位：采用这种设计一般用于特殊情况，并不实用及常用。为大型塑料件可用的一种方式，应注意的是下支撑模具必须支撑住凸缘，上塑料件凸缘必须接触焊头，上塑料件的上表面离凸缘不能太远，如必要情况下，可采用多焊头结构。

超声线是超声波直接作用熔化的部分，其基本的两种设计方式：

能量导向是一种典型的在将被子焊接的一个面注塑出突超三角形柱，能量导向的基本功能是：集中能量，使其快速软化和熔化接触面。能量导向允许快速焊接，同时获得 大的力度，在这种导向中，其材料大部分流向接触面，能量导向是非晶态材料中 常用的方法。

能量导向设计中对位方式的设计

上下塑料件在焊接过程中都要保证对位准确，限位高度一般不低于1mm，上下塑料平行检动位必须很小，一般小于0.05mm，基本的能量导向可合并为连接设计，而不是简单的对接，包括对位方式，
