超声波焊接机换能器

　　超声波焊接机的换能器、变幅杆、焊头均设计为所工作的超声频率的半波长，所以它们的尺寸和形状均要经过特别的设计；任何的改动均可能引致频率、加工效果的改变，它们需专业制作。耐用根据所采用的材料不同，尺寸也会有所不同。适合做超声波的换能器、变幅杆和焊头的材料有：钛合金、铝合金、合金钢等。由于超声波是不停地以20KHZ左右高频振动的，所以材料的要求非常高，并不是普通的材料所能承受的。

　　超声波焊接机的变幅杆是超声波振动系统中一个重要的组成部分，它在振动系统中的主要作用是把机械振动的质点位移或速度放大，并将超声能量集中在较小的面积上即聚能，因此也称超声变速杆或超声聚能器。

超声波变幅杆

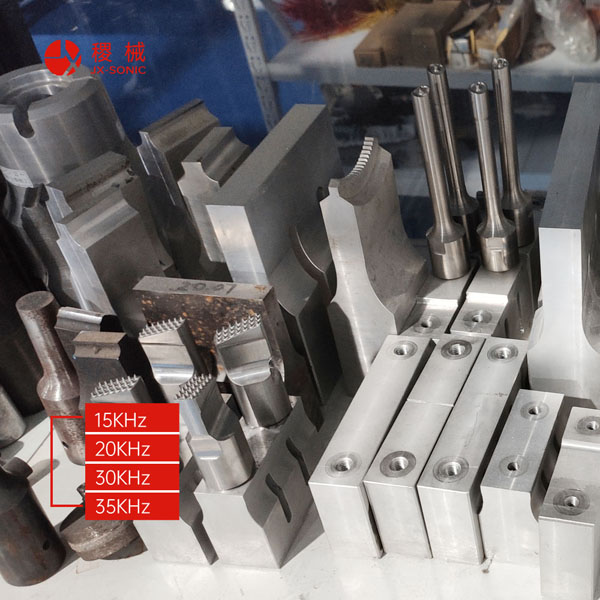

　　超声波焊接机的焊头（HORN）：焊头的作用是对于特定的塑料件制作，符合塑料件的形状、加工范围等要求。

超声波焊头

　　超声波焊接机的换能器部分由三部分组成：换能器（TRANSDUCER）；增幅器（又称二级杆、变幅杆，BOOSTER）；焊头（又称焊模，HORN或SONTRODE）。

　　超声波焊接机的换能器(TRANSDUCER)：换能器的作用是将电信号转换成机械振动信号。将电信号转换成机械振动信号有两种物理效应可以应用。A：磁致伸缩效应。B：压电效应的反效应。磁致伸缩效应在早期的超声波应用中较常使用，其优点是可做的功率容量大；缺点是转化效率低，制作难度大，难于大批量工业生产。自从朗之万压电陶瓷换能器的发明，使压电效应反效应的应用得以广泛采纳。压电陶瓷换能器具有转换效率高，大批量生产等优点，缺点是制作的功率容量偏小。现有的超声波机器一般都采用压电陶瓷换能器。压电陶瓷换能器是用两个金属的前后负载块将压电陶瓷夹在中间，通过螺杆紧密连接而制成的。通常的换能器输出的振幅为10μm左右。
