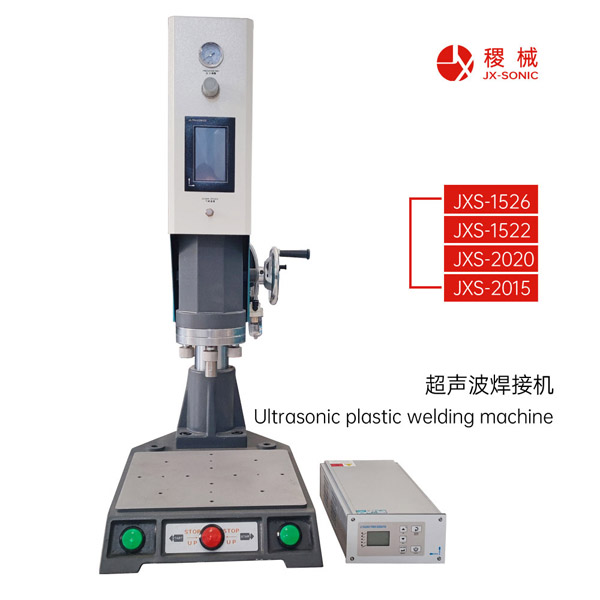

超声波焊接机焊头安装调试

超声波焊接机焊头安装调试

1.将选择开关置于手动位置，调较压力调整旋钮，使压力表指示在0.2Mpa左右，（大约能使焊头上升之 小压力）. 　

2.置下焊模于工作台面,再放工件于下焊模内。 　

3.放松机体的锁紧摇手，转动升降手轮，使上焊模与工件之距离大于75mm，扳紧锁紧摇手。 　　

4.双手按下两个下降按钮，使上焊模下降。 　　

5.放松四支振头固定螺丝，旋转上焊模以配合工件，然后再锁紧四支振头固定螺丝。 6.松开止赴螺丝，旋转止赴螺丝(M12x1)，使之与升降台接触。按紧急上升按钮，使上焊模上升，再旋转止赴螺丝约7mm。 　　

7.双手按下两个下降按钮，使上焊模下降。放松机体锁紧摇手，转动升降手轮，慢慢将上焊模下降，同时移动下焊模，使工作面与上焊模接触吻合均匀，锁紧机体锁紧摇手。 　

8.按紧急上升按钮，使焊头上升，旋转止赴螺丝，大约下降2mm，具体尺寸视工件而定，使操作时止赴螺丝与升降脱离接触。但当下焊模没有工件时，止赴螺丝能够阻止上焊模与下焊模触碰,保护机件不致损坏. 　

9.用螺丝压板固定好下焊模于工作台上. 　

10.以上操作是校模步骤.更精确之校模,须在试焊时,一面观察,一面调整,可用复写纸在工件与上焊之间,观察上焊模下压后,白纸上显示的压痕,根据压痕的深浅,用薄垫片垫调下焊模底部,使工件的焊接面受压均匀. 　　

为达到机器 大能量，上焊模与工件间的距离应尽量缩短，但仍应留有必要的距离，以便工件的放置和取出。升降台的 大行程为75mm，因此在校模前，在确定上焊模在 大行程时，不会接触工件。
