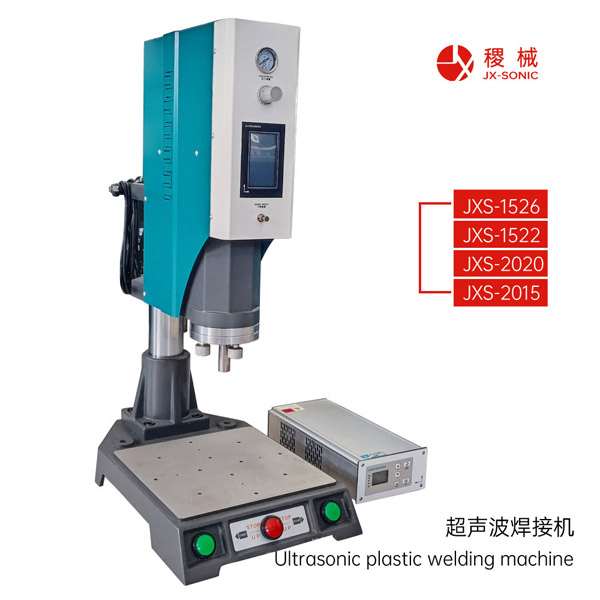

超声波焊接机说明书

目录

超声波焊接机操作步骤

超声波焊接机工作原理

超声波清洗原理

组件功能说明

机器安装方法

各部调整及熔接前准备工作

熔接操作

熔接动作说明

注意事项

焊接机保养与维护

不良动作之对策

焊接状况处理

塑料熔接不同材质可配表

如何辨别能量扩大器所属熔接机型

影响超声波加工之因素

超声波熔接线（面）设计、参考

熔接材质种类与超声波导熔线

超声波焊接机操作步骤

A：准备工作：

1，检查全机电源，一切正常才能投入使用。

2，检查所需之超声波模具（焊头）和增幅器之间接触面上是否有氧化物，并清理干净。

B：超声波模具（焊头）的安装：

1，松开活动架盖子上面的螺丝，取出换能器套件；

2，把所需的超声波模具（焊头）装在换能器套件之增幅器上（拧紧的力矩约为220英磅）；

3，把换能器套件放回活动架内（并合上盖子），摆正超声波模具（焊头）方向后（选择便于工作的方向），锁紧活动架盖子上面的螺丝，当然要事先将机架调至安全的高度（超声波模具下落行程限位高于台面物品）；

C：超声波模具（焊头）固有频率与超声波机输出频率匹配检测：

超声波模具（焊头）在悬空状态下，短暂按动（点动）超声波测试开关释放超声波，与此同时逐步调动频率调谐旋钮，直至找到指针摆动幅度为最小的位置（即调谐最佳位置）。注意：通常在指针的摆动幅度不超过“2”的情况下，应避开调谐旋钮转动范围之两端极限为宜。

D：机架高度调节：

1，将气压调至高于1.5公斤压力（20PS）位置；

2，按动一次超声波模具下落开关，自锁（焊头下落指示灯亮）的位置；“此时超声波模具（焊头）下落状态”

3，将超声波底模（先把塑料件放入底模内）放到超声波模具（焊头）下方之工作台上，松开锁紧机架的手柄；

4，摇动机高度调节手轮，使超声波模具（焊头）与塑料件之顶面吻合抵触；锁紧机架，并且用夹板固定底模。

5，将下落行程调节（限位）螺杆拎退1~2毫米，并用螺母锁紧螺杆。

6，再按动一次超声波模具下落开关，取消自锁（焊头下落指示灯熄灭）的位置。“此时超声波模具（焊头）回复至悬空状态”

E：时间参数的设定：要领: 触发要提前;焊接不要拖延;冷却尽量短。

初步选定焊接时间[约为0.3秒]和保持压力(冷却)时间[为0秒---慢凝塑胶料例外]

1，发时间的设定:应根据超声波模具（焊头）下落的行程和速度来决定具体时间，目的是使超声波模具（焊头）下落时，碰到塑胶件时的前一瞬间发出超声波。

2，接时间的设定：根据‘压紧塑胶件的压力大小’和‘焊接出来的效果’来确定；{例如：1，若焊接口有塑胶料‘溅出飞边’即表示‘焊接时间’过长或压力过大或‘下落行程调节（限位）螺杆’调得过低；若焊接口熔融不够，则刚巧与前者相反了。2，若焊接口上各段熔融不一致，则表示各段所受到的压力不同，这可能是压力偏低，而塑胶件变形较多，调高压力试验，或者是‘超声波底模’不能使塑胶件的两半边不能完全吻合，可使用胶纸将‘超声波底模’熔融不足的位置相对垫高，反复试验以要求达到最佳焊接效果}。

3，特别要注意：在‘焊接时间’和‘下落行程调节（限位）螺杆的位置’都不变的情况下，调节气压伐的气压值，也能改变焊接出来的效果。故此在正常使用的过程中，必须要保持气压源的气压高于设置的气压值。

4，压力（冷却）时间设定：如塑胶件‘无变形’‘焊接后无内应力’‘凝固不是很慢’的话，通常不选取冷却时间数值（或只取1/5秒）。

E：试焊产品质量检验合格后，锁定各处可变参数值，即可投入高效率的生产。

超声波焊接机工作原理

送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅 。杆决定。这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积
