超声波焊接机气路原理

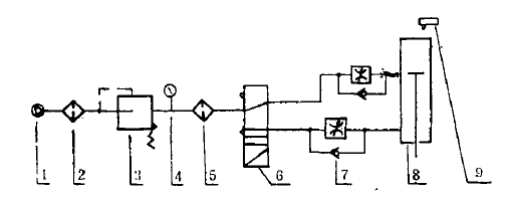

超声波焊接机气路原理：初始状态应是P、B通路, P、A断路,使气缸带动的换能器焊头向上复位, 当启动开关信号送到发生器时,P 、B由原来通路变为断路, 此时P、A由原来断路变为通路,使气缸带动的换能器下降, 当下降至设定位置时触动装于机架内的微动开关, 以触发超声波发振工作, 发振及保压时间由发生器预先设定触发压力10-70kg,可通过压力调节盘预先调整控制触发范围, 待超声、保压结束后, 发生器自动又来一信号使电磁阀释放, 二位五通电磁阀换向, 将换能器返回原处复位, 完成一次焊接过程, 压力盘的调节是根据不同特性的焊头和焊接对象而设定的。
