超声焊接机工作原理

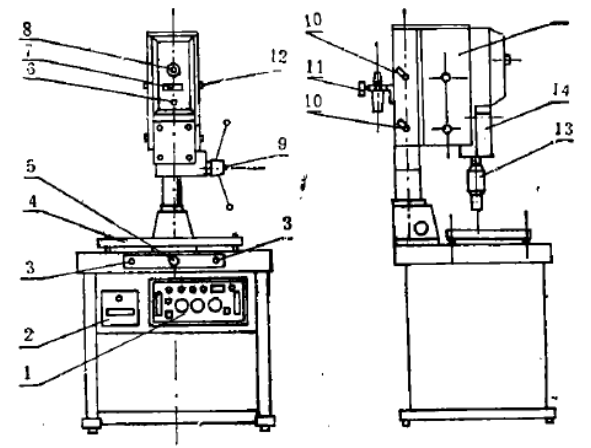

超声焊接机工作原理：超声波焊接机由超声波发生器、超声波换能器、机械传动三部分组成。机械传动系统本系统是一种含操作台由气缸进行传动的大型落地式装置, 并采用条牙方法通过手轮调节焊头的上下位置, 不设有水平调整机构。见图。图中, 发生器一抽屉, 启动开关, 调平工作台紧急制动开关指示灯, 工作压力调节，工作速度调节上下移动手轮上下移动锁定」气源三联件八门固定螺钉, 换能器换能器安装座门。

    超声波焊接机工作原理图

　　将大于的气源送入分水滤气器, 经过压力调节阀使压力表读数为使用压力, 一般在2-6kg/cm之间。后又经油雾器再送入二位五通电磁换向阀, 该电磁阀的吸动信号由发生器控制, 换向阀气路见图图中, 气源分水滤气器’压力调节阀压力指示表多油雾器二位五通电磁阀单向节流阀, 执行机构气缸触发开关。
