超声波焊接机原理

超声波焊接原理是利用高频振动波传递到两个需焊接的物体表面，在加压的情况下，使两个物体表面相互摩擦而形成分子层之间的熔合。

　　随着超声波焊接这一新工艺的不断发展, 对不同类型超声波焊接机的需要越来越来出, 输出功率在千瓦以下的超声波焊接机已不能满足用户的要求, 特别是对较大塑料件和可焊性比较差的材料焊接就需要提供更大功率的超声波焊接机, 为此我厂在原有超声波的基础上又研制成功了ME系列超声波焊接机。

超声波焊接机图

　　该设备的主要技术性能和使用效果与国外同类产品基本相同, 为我国塑料焊接新工艺开发提供了良好的基础。本设备为落地式全晶体管化大功率超声波塑料焊接机。全部采用国产元器件制成,其中大功率换能器和超声波发生器输出匹配都采用了较新的电子技术。

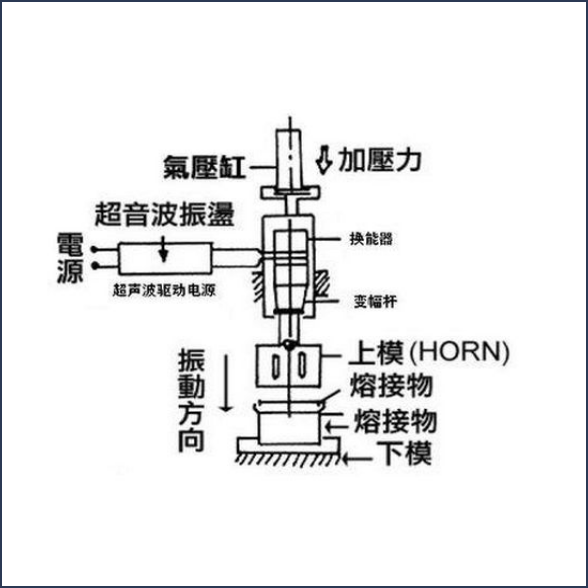

超声波焊接机原理示意图

超声波焊接机主要技术性能指标

　　电器性能：工作频率20khz,最大输出功率：2000W，焊接时间：可调, 工作方式：半自动。机械性能：气动压力：2-6kg/cm,气缸行程：75mm，电源：220v
